选型前需要确认
- 管径、壁厚、长度、材料及最大初始弯曲
- 目标直线度、表面允许压痕和来料椭圆情况
- 送料节拍及是否衔接除锈、喷涂或出料

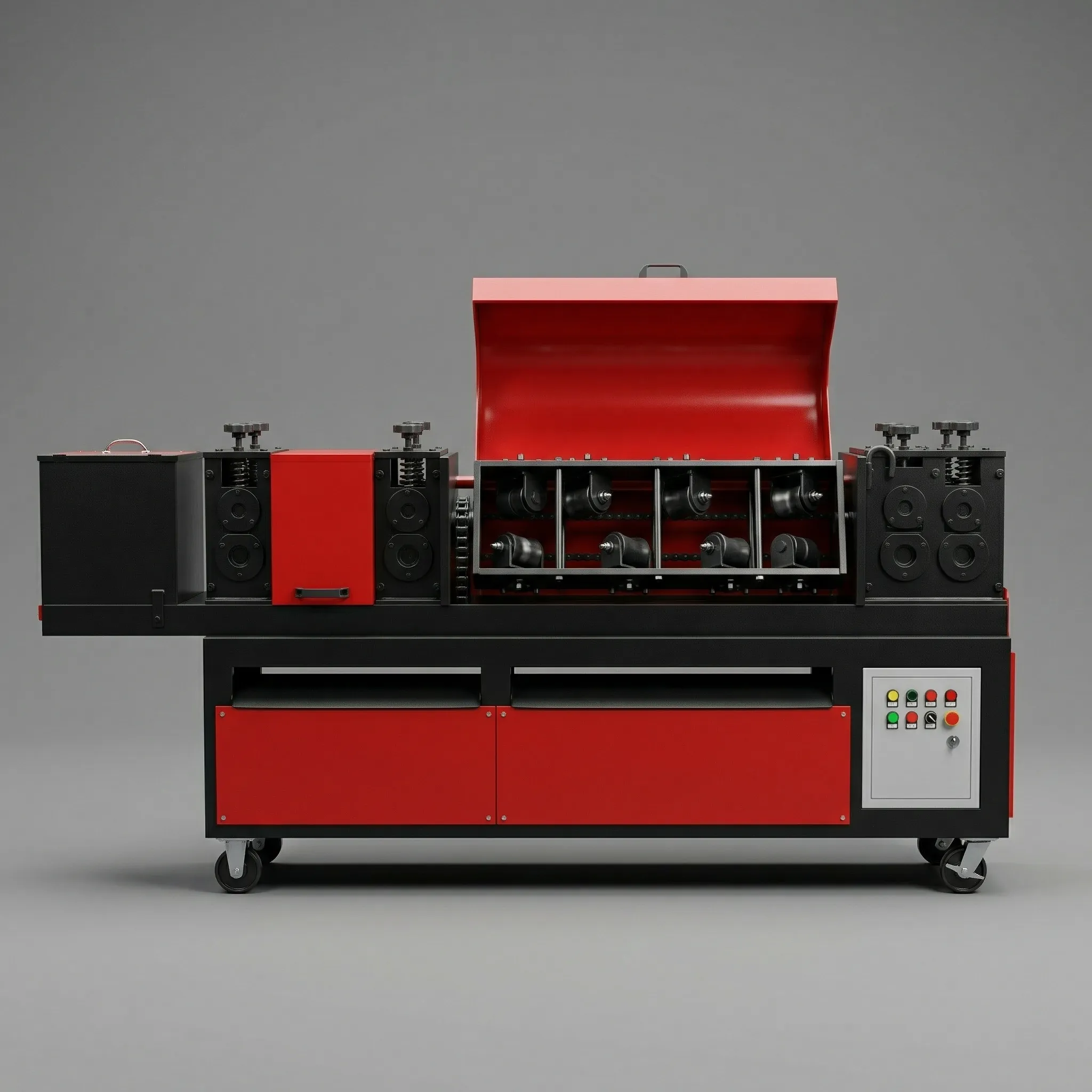

FIG. 02 — 钢管调直机
管材加工设备 / 调直
钢管调直机
专业钢管调直设备，集成调直与喷漆功能于一体。采用多辊矫直原理，可有效消除钢管弯曲变形，恢复管材直线度，广泛应用于建筑脚手架、护栏管材的回收再加工。
- 调直喷漆一体化，工序效率翻倍
- 七辊矫直系统，调直精度±0.5mm/m
- 自动进料系统，批量处理效率高
- 适用管径范围φ20-φ80mm
技术参数
机械参数
加工管径范围
φ20-80mm
调直精度
±0.5mm/m
矫直辊数量
7个
处理速度
8-15m/min
主电机功率
11kW
工艺参数
矫直辊转速
可调
进料方式
自动链条
喷漆系统
标配
矫直压力
液压调节
工作方式
连续自动
环境参数
整机重量
1500kg
外形尺寸
2500×1000×1500mm
工作噪音
≤80dB
电源电压
380V 3相
工作环境温度
0-45°C
设备实拍在 YouTube 查看原视频
应用行业
主要用于建筑脚手架管、护栏管及回收钢管的校直和后续处理。多辊校直可改善运输、焊接或长期使用造成的弯曲，为定尺、喷涂、检测和再次使用提供较稳定的直线度基础。
- 建筑脚手架
- 护栏管材
- 旧管回收加工
定制范围
可依据管径、壁厚、长度、初始弯曲量和目标直线度选择辊组数量、辊型、压下方式与进给速度；如需喷漆功能，还需确认涂料类型、覆盖要求、干燥方式以及与上下料工序的连接形式。
管材加工设备 / 调直
设备如何工作
管材连续通过交错布置的辊组，在多个方向反复弯曲并逐步修正直线度。辊型、压下量和进给速度需按照管径、壁厚、初始弯曲和表面状态调整。
可评估的配置
- 与管径匹配的多辊布置、辊型和压下调节
- 连续送料、计数、除锈或喷涂衔接方案
- 长管导向、进出料支撑和安全防护
试机与验收
- 按约定方法测量调直前后直线度
- 检查表面压痕、椭圆、卡料和送料稳定性
- 对不同弯曲程度连续试料并记录辊轮设定
交付前准备
- 核对设备尺寸、重量、卸货通道和安装位置
- 准备符合设备要求的电源、基础和作业空间
- 按装箱清单检查主机、模具、附件和资料
- 安装完成后先进行安全与空载检查，再开始试加工
维护重点
- 检查辊轮磨损、轴承、链条或传动和压下机构
- 清理锈屑并保持进出料导向中心一致
- 出现直线度漂移时核对辊位、来料和支撑
常见问题
调直后的钢管就一定可以继续承载吗？
不一定。调直不能消除裂纹、严重腐蚀、压扁或材料削弱，安全用途仍需按适用规范检验。
一套辊轮能覆盖所有管径吗？
辊型和可调范围有限，跨度较大时通常需要更换辊轮或重新配置。
为什么同一参数对不同弯曲钢管效果不同？
初始曲率、壁厚、材料和表面状态都会改变所需压下量和送料方式。
